Внутриобъектовый модульный оптический кабель ОТД 4, 8, 12, 16, 24, 32, 48, 64 волокна

Name: Внутриобъектовый модульный оптический кабель ОТД 4, 8, 12, 16, 24, 32, 48, 64 волокна
Brand: Еврокабель (Кабельный завод)
SKU: OC-00022
Price: 32.73 RUB
Availability: InStock
Rating: 5 (11 reviews)

Для консультаций: +7 812 953-99-38

Артикул: OC-00022

Волоконность:

Нагрузка:

Тип волокна:

Цена: 0.00 руб./м

*С учетом выбранных параметров

− +

*В связи с колебанием курсов валют, уточняйте цену у менеджера!

Добавить в комплект:

Труба ЗПТ защитная

Кабель внутри объектовый модульный оптический ОТД на 4, 8, 12, 16, 24, 32, 48, 64 волокна

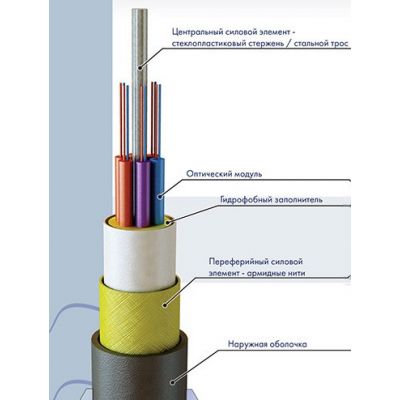

Модульный оптический кабель ОТД предназначен для прокладывания внутри помещений, рабочая температура изделия от −40 до 50 °С. Конструкция изделия предполагает наличие нескольких модулей, которые располагаются вокруг центрального силового элемента. Силовой элемент выполнен из стального троса, покрытого полиэтиленовой изоляцией либо из стеклопластика. Допустимое растягивающее усилие кабелей марки ОТД и ОТМ от 1,5 до 2,7 кН. Допустимое раздавливающее усилие данного кабеля не менее:

0,3 кН/см для кабеля с допустимым растягивающим усилием 1,5 кН;
0,5 кН/см для кабеля с допустимым растягивающим усилием 2,7 кН.

В некоторых модификациях кабеля ОТД центральный силовой элемент дополнен периферийным силовым элементом, выполненным из арамидных нитей или стеклонитей. Периферийный элемент располагается поверх сердечника. Также может быть использован центральный силовой элемент повышенной прочности.

Оптические модули, скрученные вокруг силового элемента, содержат оптические волокна, пространство между которыми заполнено гидрофобным заполнителем, каждый модуль имеет собственную оболочку из полиэтилена. Всего в кабеле ОТД содержится от 2 до 288 волокон. Между сердечником — центральным силовым элементом и оптическими модулями находится слой из специальных нитей, блокирующих воду. Свободное пространство между оптическими модулями также заполнено гидрофобным заполнителем. Кроме того, поверх скрученных модулей прокладывается водоблокирующая лента.

Защищает конструкцию кабеля ОТД от внешних факторов наружная полиэтиленовая оболочка. Согласно требованиям противопожарной безопасности изделия, прокладываемые внутри помещений, не должны поддерживать горение, в связи с чем, для изготовления оболочки кабелей ОТДН и ОТМН используется специальный полиэтилен, который не поддерживает горение.

Технические характеристики оптического кабеля ОТД на 4, 8, 12, 16, 24, 32, 48, 64 волокна

К-во волокон	Диаметр кабеля, мм				Масса 1 км кабеля, кг
	Растягивающее усилие 1,5 кН		Растягивающее усилие 2,7 кН, с периферийным силовым элементом		Растягивающее усилие 1,5 кН		Растягивающее усилие 2,7 кН, с периферийным силовым элементом
	ОТД	ОТДН	ОТД	ОТДН	ОТД	ОТДН	ОТД	ОТДН
2... 24	7,9	8,5	9,6	10,2	52	61	68	77
26... 32	10,5	11,1	10,8	11,4	80	89	85	95
32... 40	10,5	11,1	10,8	11,4	80	89	85	95
42... 48	11,2	11,8	11,5	12,1	92	102	97	108
50... 96	12,5	13,1	12,8	13,4	116	126	120	132
	Растягивающее усилие 2,7 кН, без периферийного силового элемента
	ЦСЭ 3,0 мм		ЦСЭ 2,4 мм		ЦСЭ 3,0 мм		ЦСЭ 2,4 мм
	ОТД	ОТДН	ОТД	ОТДН	ОТД	ОТДН	ОТД	ОТДН
2... 24			8,9	9,5			75	84
26... 32			8,9	9,5			75	84
32... 40	11,1	11,7	11,1	11,7	77	87	91	100
42... 48	13,1	13,7	11,1	11,7	115	121	91	100
50... 96	13,1	13,7	12,5	13,1	115	121	118	129
	ОТМ (2,7 kH)		ОТМН (2,7 kH)		ОТМ (2,7 kH)		ОТМН (2,7 kH)
2... 24	10,4		11,0		81		91
32... 96	12,5		13,1		115		126
	ОТМ (1,5 kH)		ОТМН (1,5 kH)		ОТМН (1,5 kH)		ОТМН (1,5 kH)
2... 24	7,9		8,5		65		71

Примечание: в кабеле ОКМ на 1,5 кН применяется центральный силовой элемент из стальной проволоки.

Декларация соответствия модульного оптического кабеля ОТД
