Модульный самонесущий оптический кабель ОСД 4, 8, 16, 24, 32, 48, 64, 96, 144 волокна
Для консультаций: +7 812 953-99-38
Модульный самонесущий оптический кабель ОСД на 4, 8, 16, 24, 32, 48, 64, 96, 144 волокна; нагрузка 6, 8, 10, 12 кН
Во время проектирования линий связи необходимо использовать специальные комплекты арматуры, служащие для подвески и натяжения кабеля. При выборе комплекта арматуры для монтажа линий, проведения ремонтных работ и модернизации необходимо учитывать такие факторы, как расстояние пролета между опорами, ветровые нагрузки, удельный вес кабеля, а также температурный диапазон.

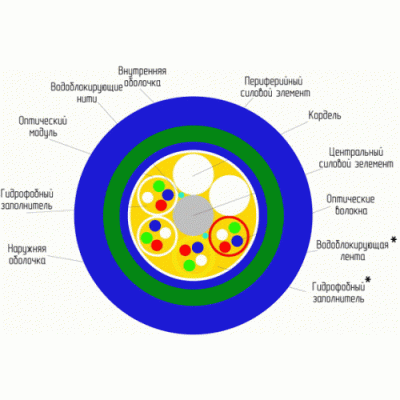

Конструкция оптического модульного кабеля ОСД включает сердечник — центральный силовой элемент, выполненный из стеклопластика, на силовой элемент накручиваются водоблокирующие нити. Оптические модули располагаются вокруг силового элемента, каждый оптический модуль имеет собственную оболочку из полиэтилена и содержит оптические волокна. Свободное пространство между волокнами заполняется гидрофобным заполнителем. Всего в кабеле ОСД может содержаться от 2 до 288 волокон.
Пространство между оптическими модулями заполнено гидрофобным заполнителем, в некоторых модификациях поверх модулей наложена водоотталкивающая лента. Защиту оптических модулей обеспечивает внутренняя оболочка из толстого полиэтилена. В том случае, если периферийный силовой элемент выполнен из стеклонити, внутренняя оболочка может отсутствовать.
Периферийный силовой элемент располагается на внешней стороне внутренней оболочки и выполнен из стеклонитей или арамидных нитей.
Допустимое растягивающее усилие кабелей марки ОСД от 3,5 кН до 45 кН.
Допустимое раздавливающее усилие кабелей марки ОСД не менее 0,5 кН/см.
Силовой элемент также защищен толстой полиэтиленовой оболочкой с внешней стороны.
Аналог оптических кабелей: ОКДМ; ДОТс; ОКСН; ОСД; ДС; ОКСМ, ОКСД; ОКЛЖ (стн); ОКМС; ОКСНМ; ИКАЛс-М; ОККМС.
Технические характеристики модульного самонесущего оптического кабеля ОСД
| Количество волокон | Диаметр кабеля, мм | Масса 1 км кабеля | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Периферийный силовой элемент — арамидные нити | ||||||||||||||||
| Растягивающее усилие, кН | ||||||||||||||||
| 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | |
| | ||||||||||||||||
| от 2 до 24 | 12,1 | 12,7 | 13,3 | 102 | 109 | 112 | 115 | 121 | 126 | 136 | 142 | |||||
| от 26 до 48 | 13,2 | 13,8 | 14,4 | 121 | 128 | 131 | 133 | 141 | 146 | 155 | 161 | |||||
| от 50 до 64 | 14,7 | 15,3 | 15,9 | 162 | 168 | 171 | 174 | 180 | 186 | 194 | 201 | |||||
| Периферийный силовой элемент — стеклонити | ||||||||||||||||
| Растягивающее усилие, кН | ||||||||||||||||
| 3,5 | 6 | 8 | 10 | 3,5 | 6 | 8 | 10 | |||||||||
| | ||||||||||||||||
| от 2 до 24 | 11,5 | 11,5 | 104 | 112 | 118 | 122 | ||||||||||
| от 26 до 48 | 12,9 | 12,9 | 123 | 132 | 136 | 141 | ||||||||||
| от 50 до 96 | 14,5 | 14,5 | 163 | 172 | 177 | 182 | ||||||||||
Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле: L= F(kH)*10+10 (в метрах)
Стоимость оптического кабеля зависит от вида оптоволокна, также цена волокно оптического кабеля зависит от объема закупки. Наша компания готова предложить лучшие цены и условия сотрудничества для каждого индивидуально.
