Узел крепления натяжной ША-16-550 (штанга анкерная), ША.Р (штанга ША 500-700) для оптического кабеля

Узлы крепления натяжные серий ША, ША.Р для оптического кабеля

Узел крепления натяжной ША-16-550 (штанга анкерная) и ША.Р (штанга ША 500-700) предназначены для анкерного крепления подвесок оптического кабеля ОКСН ( в том числе ОК типа «8») к стенам зданий и другим строительным конструкциям из бетона или полнотелого кирпича.

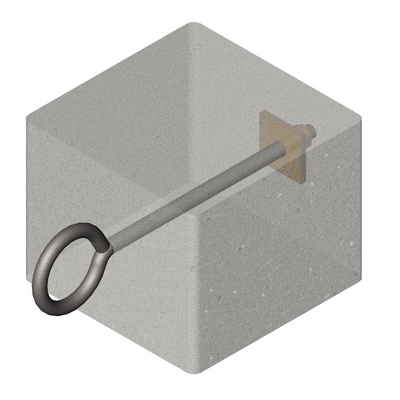

Узлы ША и ША.Р устанавливаются в сквозное отверстие конструкции диаметром не менее 17мм и фиксируются с внутренней стороны гайкой с пружинной и плоской шайбами. В качестве плоской шайбы используется пластина размером 100*100*2 мм. Кроме того, узел ША.Р имеет в своём составе фиксируемую шплинтом (дополнительной гайкой) рым-гайку.

Для концевого крепления ОКСН в спиральном зажиме к узлу ША производитель рекомендует использовать регулируемую подвеску НП.У(1). Узлы серии ША.Р позволяют крепить подвески ОКСН с обеих сторон конструкции.

Для крепления ОКСН в спиральных зажимах к узлу ША.Р производитель рекомендует использовать регулируемую подвеску НП.У(1) и нерегулируемую подвеску НП.В(1У). Крепление к узлам ОКСН (ОК типа «8») в клиновых зажимах может производиться без использования подвесок и промежуточных звеньев. В линейке узлов ША и ША.Р представлены 3 отличающиеся длиной модификации, для конструкций толщиной 250 – 500мм, 500 – 750мм и 750 - 1000мм. При необходимости может быть изготовлен узел для конструкций толщиной менее 250 и более 1000мм.

Разрушающая нагрузка для всех модификаций узлов ША и ША.Р – 70 кН.

Надёжность крепления узлов определяется прочностью материала конструкции.
