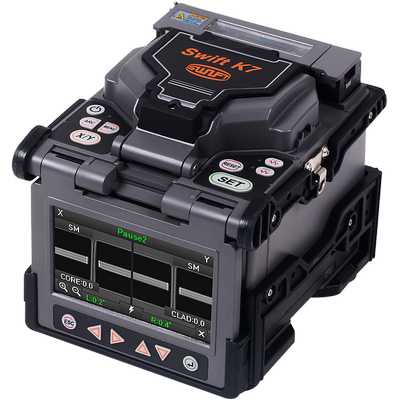

Аппарат для сварки оптических волокон ILSINTECH KR7

Цена: 539968.00руб. /шт *С учетом выбранных параметров.

Есть вопросы? Звоните! 8 (812) 309-57-69

Аппарат для сварки оптических волокон ILSINTECH KR7

Описание продукции


Особенности сварочного аппарата Ilsintech SWIFT KR7

  • работа с единичными и ленточными волокнами (2-12)
  • потери на сварном стыке: SM: 0.05dB, MM: 0.02dB, DS: 0.08dB, NZDS: 0.08dB
  • типичное время сварки: 16 сек
  • память на результаты сварок: 10 000 результатов

Комплектация

Наименование Модель Количество
Сварочный аппарат
KR7
1 шт
Адаптер питания переменного тока (AC)
S311
1 шт
USB кабель
-
1 шт
Кабель для обновления ПО
-
1 шт
Загрузчик волокон
S312
2 шт
Сменные электроды
EI-22
1 пара
Аккумуляторная батарея
K713
1 шт
Лоток для охлаждения КДЗС
CT-03(60mm)
1 шт
Ручной стриппер
IHS-12 (DC)
1 шт
Ключ “внутренний шестигранник”
-
1 шт
Держатели волокна
H7-Series
1 пара
Прецизионный скалыватель
CI-03R
1 шт
Ремень-ручка
-
1 шт
Коробка для ЗИП
-
1 шт
Кисть для чистки
-
1 шт
Дозатор для спирта
-
1 шт
Руководство пользователя (CD)
-
1 шт
Программное обеспечение для синхронизации данных (CD)
-
1 шт
Инструкция по эксплуатации
-
1 шт
Силька Гель 20гр
-
1 шт
Руководство по калибровке
-
1 шт
Ключи для кейса
-
1 шт
Наплечный ремень
-
1 шт
DC Кабель
-
1 шт
Кейс для транспортировки
Hard Case
1 шт



Технические характеристики

Параметр Значение
Сварка оптических волокон
Способ выравнивания волокон
По V-образной канавке (по оболочке)
Тип свариваемых волокон
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655)
Количество одновременно свариваемых волокон
Единичное волокно, 2~12 волокон
Габариты оптических волокон
Единичное: Диаметр оболочки 125 мкм, Диаметр буфферного слоя 250, 900 мкм; Ленточное: Диаметр оболочки 125㎛, Ширина ленты 0.25 до 0.40mm
Длина зачищенного волокна после скола
10 мм
Количество программ сварки/термоусадки
Сварки: 100, термоусадки: 100
Потери на сварном соединении
SM: 0.05dB, MM: 0.02dB, DS: 0.08dB, NZDS: 0.08dB
Отражение от сварного соединения
> 60dB
Типичное время сварки
16 сек, для SM(ITU-T G.652)
Определение ориентировочных потерь на соединении Доступно
Пямять результатов сварок
последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов)
Ресурс электродов Более 1 500 циклов
Тест на разрыв
2N
Термоусадка
Количество программ термоусадки 100
Типичное время термоусадки 1~2 волокна в ленте: 20 сек; 4~12 волокон в ленте:  50 сек
Допустимый размер используемой КДЗС 40mm, 60mm(волокно), Микро
Отображение результатов
Монитор сенсорный цветной, 4,3”
Камеры
2 камеры типа CMOS
Увеличение места сварки 20X, MAX 55X
Питание
Питание от сети Адаптер 100~240V AC
Аккумуляторная батарея Литий-Полимерная (DC 14.8В, 6000 мАч)
Дополнительное питание автомобильный прикуриватель (12В) – опция
Количество циклов сварка/термоусадка от заряда батареи
200 циклов
Общие параметры
Порты USB, Внешнее питание (DC 12V доступно питание от автомобильного прикуривателя) DC внешнее 13.2~16.8V
Условия эксплуатации Высота над уровнем моря: 0~5 000 м, Температура: -10℃~50℃, Влажность: 0~95%, защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус
Защита защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус
Условия хранения Температура: -40℃~80℃, Влажность: 0~95%
Габариты, мм 142(W) x163(L) x146(H) (включая защитный кожух)
Вес, кг

2.0 кг (Включая батарею 2.5кг)
